Antennas từ xa cho Bộ thu AD, BLX4R, SLX-D, ULX, QLX-D hoặc ULX-D

“Làm cách nào để thiết lập ăng-ten từ xa cho hệ thống không dây Axient Digital, BLX4R, ULX, QLXD, ULXD hoặc SLX-D?” là một câu hỏi mà Shurevietnam nhận được rất nhiều trong thời gian gần đây. 5 nguyên tắc khi gắn ăng-ten từ xa sau đây sẽ giúp bạn giải đáp câu hỏi này.

Ăng-ten từ xa cho micrô không dây UHF

Anten được mô tả theo bước sóng tín hiệu mà chúng được thiết kế để thu nhận. Ăng-ten đi kèm với hệ thống không dây Shure QLX-D, ULX-D và Axient Digital là "1/2 sóng", nghĩa là có độ dài bằng 1/2 độ dài của sóng vô tuyến đang thu được. Hệ thống tiêu chuẩn BLX4R, SLX-D và ULX đi kèm với ăng-ten 1/4 sóng. Ăng ten 1/4 sóng sử dụng khung máy thu như một phần của ăng ten; do đó ăng ten 1/4 sóng không được gắn từ xa.

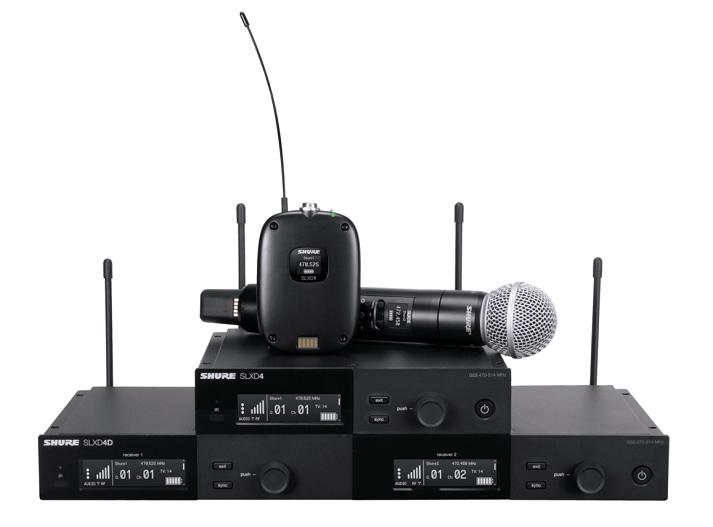

Bộ anten đi kèm hệ thống SLX-D

Để có hiệu suất tốt, cần tuân thủ các nguyên tắc sau khi gắn ăng-ten từ xa:

• Đặt ăng-ten đúng cách. Ăng-ten nên được gắn cách xa các vật hoặc bề mặt kim loại lớn, chúng gây ra phản xạ có thể làm giảm cường độ tín hiệu. Ăng-ten cũng nên được đặt cách xa các nguồn năng lượng RF, chẳng hạn như máy tính, thiết bị kỹ thuật số, thiết bị nguồn AC, v.v. Để có hiệu suất phân tập tốt nhất, ăng-ten nên được đặt cách nhau từ 1/2 bước sóng đến 1 bước sóng đầy đủ (1 đến 2 feet cho UHF). Việc tách biệt rộng hơn giữa các ăng-ten không mang lại lợi ích đáng kể, chẳng hạn như khi lắp ở các cạnh đối diện của một sân khấu rất lớn. Đối với hệ thống không dây phân tập, cả hai ăng-ten phải được đặt trong khu vực biểu diễn và được kết nối với bộ thu qua cáp đồng trục riêng biệt.
• Sử dụng cáp ăng-ten thích hợp. Để có hiệu suất phù hợp, trở kháng của cáp phải phù hợp với trở kháng của đầu vào ăng-ten trên máy thu (50 Ohms đối với máy thu Shure). Trở kháng không phù hợp khiến một số tín hiệu bị phản xạ trở lại cáp, dẫn đến giảm mức tín hiệu. Các loại cáp khác nhau được đánh giá theo lượng tín hiệu suy hao trên một chiều dài xác định (thường là 100 feet). Các xếp hạng này cụ thể cho dải tần của tín hiệu được truyền qua (VHF hoặc UHF). Chiều dài tối đa của cáp được quyết định bởi mức độ khuếch đại ăng-ten có thể tăng tín hiệu. Không nhất thiết phải kết nối cả hai ăng ten trên máy thu phân tập với chiều dài cáp giống nhau; lý tưởng nhất, mỗi ăng-ten nên được kết nối với chiều dài tối thiểu của cáp cần thiết để tiếp cận máy thu. Bảng sau đây mô tả chiều dài tối đa của cáp nên được sử dụng giữa ăng ten UHF và đầu vào của máy thu. Nếu sử dụng bộ tăng cường ăng ten, chiều dài cáp thường có thể dài hơn tùy thuộc vào mức tăng ích mà bộ tăng cường cung cấp. Ví dụ: sử dụng bộ tăng cường cung cấp độ lợi 10dB và sau khi mất cáp được chỉ định trên bảng, bạn có thể chạy 108 ft. RG8X / U.

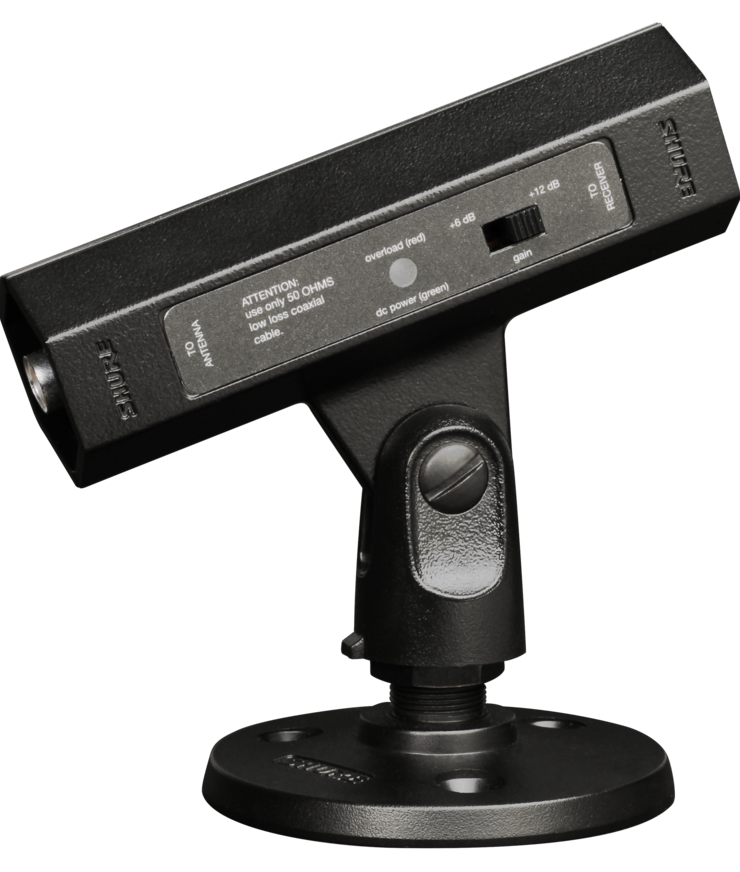

Bộ khuếch đại ăng-ten UA834

Lưu ý: bộ khuếch đại ăng-ten UA834 chỉ có thể được kết nối với AD4D, AD4Q, UR4S, UR4D, ULXS4, ULXP4, ULXD4, ULXD4D, ULXD4Q, UA844 hoặc UA845. UA834 sẽ không hoạt động khi kết nối trực tiếp với bộ thu BLX4R, QLXD4, SLXD4 hoặc SLXD4D.

Suy hao cáp ăng-ten UHF trên mỗi 100 feet

• Giảm thiểu số lượng của các điểm kết nối. Mỗi kết nối giữa hai đoạn cáp dẫn đến mất tín hiệu bổ sung. Sử dụng một đoạn cáp dài liên tục để đi từ ăng-ten đến đầu thu. Nếu đang sử dụng bộ khuếch đại ăng ten, hãy gắn ăng ten trực tiếp trên đầu vào của bộ khuếch đại đầu tiên, sử dụng một đoạn cáp dài để đi từ bộ khuếch đại đến bộ khuếch đại ăng ten thứ hai (nếu cần) và từ bộ khuếch đại ăng ten thứ hai đến máy thu. Đối với cáp rất cứng (LMR-400 và dày hơn), có thể thuận lợi khi kết thúc cáp trong đầu nối N-Female và sử dụng cáp jumper nhỏ có đầu nối N-Male ở một đầu với BNC-Male ở đầu kia .
• Sử dụng bộ khuếch đại ăng-ten để bù suy hao cho cáp. Đối với các đường cáp dài, có thể sử dụng bộ khuếch đại ăng-ten như UA834 ở ăng-ten để tăng mức tín hiệu. Có thể sử dụng tối đa hai UA834 (một đặt ở ăng-ten và một ở giữa đường cáp chạy) cho phép tổng số lần chạy cáp lên đến 500 feet khi sử dụng loại cáp đồng trục thích hợp. Nếu yêu cầu cáp chạy dài hơn 500 feet, tốt hơn nên đặt toàn bộ bộ thu gần khu vực biểu diễn hơn và chạy cáp âm thanh dài đến bảng điều khiển trộn. Cáp âm thanh dài (cân bằng và mức đường truyền) ít có khả năng bị nhiễu hơn nhiều so với cáp ăng-ten dài. (Lưu ý: BLX4R, QLXD4 và bộ thu SLXD4 không cấp nguồn DC để vận hành UA834 hoặc UA874.)

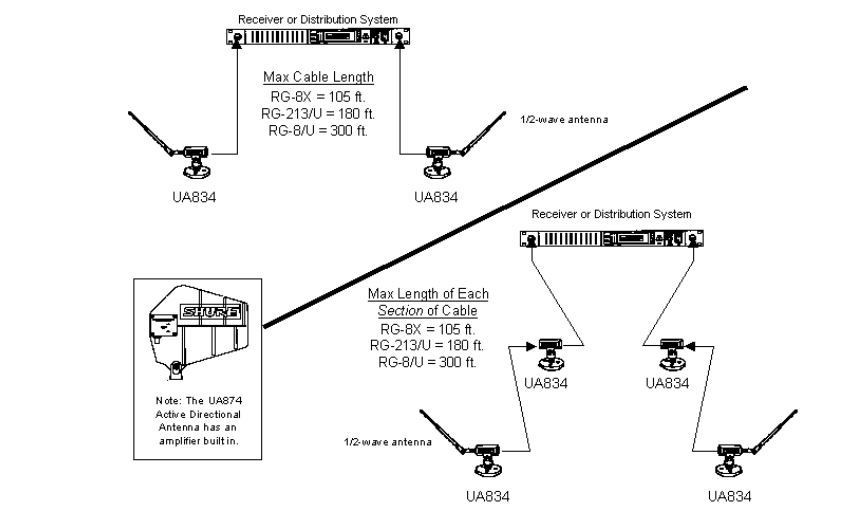

Kết nối bộ khuếch đại ăng ten UA834

• Không thể sử dụng nhiều hơn hai bộ khuếch đại ăng ten UA834 trên một đường ăng ten. Hạn chế này là do nhiễu ngày càng tăng do lượng khuếch đại được thêm vào tín hiệu và lượng dòng điện hạn chế mà máy thu hoặc bộ khuếch đại phân phối ăng-ten có thể cung cấp tại đầu vào ăng-ten của chúng. Dòng điện này được sử dụng để cấp nguồn cho UA834, loại bỏ sự cần thiết của nguồn điện riêng. Việc sử dụng cáp có tổn hao thấp hơn và ít bộ khuếch đại hơn luôn được ưu tiên hơn là cố gắng bù vào cáp có tổn hao cao hơn.
