Cách kết hợp các micro analog với các thành phần Dante

Ngày nay, mạng âm thanh kỹ thuật số đang là xu hướng thịnh hành, micrô mảng, DSP và thậm chí cả loa kết nối với nhau bằng một cáp Ethernet duy nhất mang âm thanh kỹ thuật số đa kênh, tín hiệu điều khiển và nguồn.

Trong các cài đặt mới, lợi ích của các thành phần AV nối mạng là khá rõ ràng, giúp tiết kiệm thời gian và công sức lắp đặt, đồng thời kích hoạt các tính năng điều khiển và định tuyến tín hiệu linh hoạt hơn so với các hệ thống âm thanh và video analog truyền thống.

Micro hiện đại linh hoạt hơn so với các hệ thống âm thanh và video analog truyền thống

Cách xử lý nâng cấp hệ thống âm thanh

Micro để bàn MX396 có công tắc và đèn LED

Giả sử phòng họp có sẵn micrô để bàn, các thành phần xử lý hậu kỳ như bộ trộn âm và bộ xử lý tiếng vọng âm thanh - có thể được thay thế bằng bộ xử lý tín hiệu kỹ thuật số hiệu suất cao hơn như Bộ xử lý hội nghị âm thanh IntelliMix P300 kết hợp nhiều chức năng trong một thiết bị. Bộ khuếch đại công suất tạo nhiệt và loa âm trần bị lỗi có thể được hoán đổi cho các loa kết nối mạng cấp nguồn PoE như MXN5W-C.

Nhưng nếu có sự điều chỉnh là giữ nguyên chiếc bàn, việc thay thế các micrô riêng lẻ bằng micrô mảng trên tường hoặc trần nhà sẽ để lại những lỗ hổng khó coi. Với sự kết hợp linh hoạt, người dùng có thể hoàn toàn hài lòng với giao diện của hệ thống và cách chúng tạo ra âm thanh.

Cách kết nối micrô tương tự với linh kiện Dante

Một giải pháp cho vấn đề kết hợp các thành phần âm thanh nối mạng với micrô tương tự cũ là hộp giao diện analog-to-Dante như Giao diện mạng âm thanh AN4IN. Hộp nhỏ này có thể gắn dưới bàn và nhận bốn tín hiệu âm thanh tương tự trên XLR hoặc đầu nối khối, bao gồm nguồn phantom cho micrô tụ điện, cũng như EQ tham số và điều chỉnh độ lợi trên mỗi đầu vào. Các tín hiệu micrô được chuyển đổi thành âm thanh kỹ thuật số Dante và có thể được gửi dưới dạng các kênh riêng lẻ hoặc trộn lẫn và gửi dưới dạng một nguồn cấp dữ liệu duy nhất. Một cáp Ethernet tới bàn hội nghị xử lý âm thanh, điều khiển và nguồn PoE cho chính thiết bị.

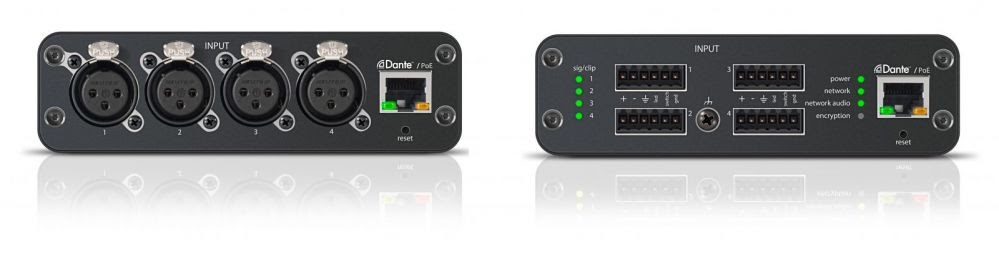

Mặt sau ANI4IN-XLR (trái) và ANI4IN-BLOCK (phải)

Cách các nút tắt tiếng có thể gửi chuỗi lệnh

Người sử dụng phòng họp nếu đã quen với việc chạm vào nút trên micrô để tắt âm thanh, họ có thể miễn cưỡng chuyển sang một phương pháp khác như sử dụng bàn di chuột của hệ thống điều khiển.

Các cài đặt bao gồm mic để bàn tương tự với công tắc tắt tiếng tích hợp và đèn LED có thể được tích hợp liền mạch với ANI4IN-BLOCK. ANI4IN-BLOCK có ba kết nối tín hiệu logic ngoài các chân âm thanh. Chúng kết nối với công tắc tích cực, công tắc nối đất và dây LED đến từ micrô. Khi người dùng nhấn nút tắt tiếng trên micrô, tín hiệu logic sẽ được chuyển đổi thành chuỗi lệnh Ethernet và được gửi đến thiết bị đầu cuối như DSP âm thanh, codec video hoặc hệ thống điều khiển phòng. Khi thiết bị đầu cuối gửi một chuỗi lệnh yêu cầu đèn LED bật hoặc tắt hoặc thay đổi màu sắc, ANI4IN-BLOCK sẽ chuyển đổi lệnh đó thành tín hiệu logic đơn giản để điều khiển đèn LED trên micrô.

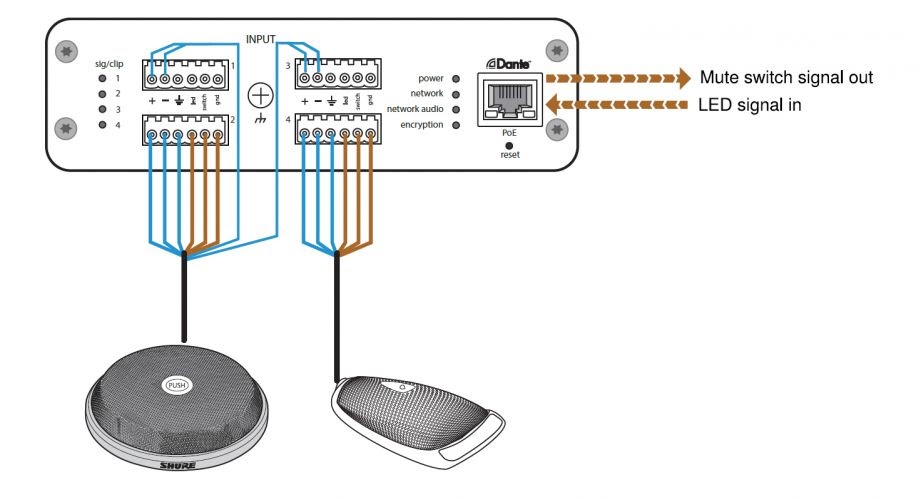

Kết nối âm thanh (xanh lam) và logic (đỏ) từ micrô MX396 và MX392 tới ANI4IN-BLOCK cho phép công tắc và đèn LED trên micrô gửi và nhận các chuỗi lệnh đến / từ thiết bị Dante

Vì vậy, liệu bản nâng cấp âm thanh phòng họp của bạn có bao gồm một số DSP mới hay không trong giá đỡ hoặc một chuỗi âm thanh hoàn toàn mới, có rất nhiều tùy chọn cho phép bạn giữ những gì hoạt động tốt và thay đổi những gì cần thay đổi - ngay cả khi đó là sự pha trộn của các thành phần được nối mạng tương tự và kỹ thuật số.
